RIG（固定局）


アマチュア無線設備 （出力500W）を紹介します。 (2002.05.05現在)

＜移動しない局（固定局）＞運用周波数帯3.5Mhz〜28Mhz

*主な無線設備（トランシーバ，リニアアンプ，アンテナ）
No EQ Maker Model Spec/Option Remarks
1 TRX KENWOOD TS850s
(Limited)		 *CWF
*リモートファンクションキーボード
*温度補償型水晶発信		 *Limitedはメーカの在庫一掃対策？
*ＣＷFを250hzに代えてくれと
いったらNOといわれた
2 DSP KENWOOD DSP-100 16bit A/D,D/A　コンバータ
DSP		 Mic.はSHURE SM57 8900等を使用
3 Linear
AMP．		 JRC JRL2000F 出力500W *AC入力200Vで1KW
4 ANT.1 Nagara - Rotary Dipole
*40m〜10m band		 *10mHigh（仮設：固定）
5 ANT.2 Homemade - Inverted V
Dipole
*80m band		 *10mHigh（仮設)
*60mmφの塩ビパイプに
短縮コイルを自作
6 Power
Supply		 DAIWA ー 13.5V　30A *エキサイター用電源


*主なアクセサリ（マイクロフォン　電鍵　パドル．．．）
No EQ Maker Model Spec/Option Remarks
1 Mic. YAESU MD-1 Dynamic Microphone Softな音
2 Mic. KENWOOD MC-60 Dynamic Microphone 可も無く不可もなく
3 Mic. SHURE SM-57 Dynamic Microphone 音楽用・ボーカル用
米大統領の演説などはこれを使う
周波数特性が良い
4 Mic. SHURE 8900 Dynamic Microphone SHUREの廉価版
5 Key Himound HK-702 縦振れ電鍵 ー
6 Paddle Bencher JA-1 ー *TS850の内臓エレ・キーで使用

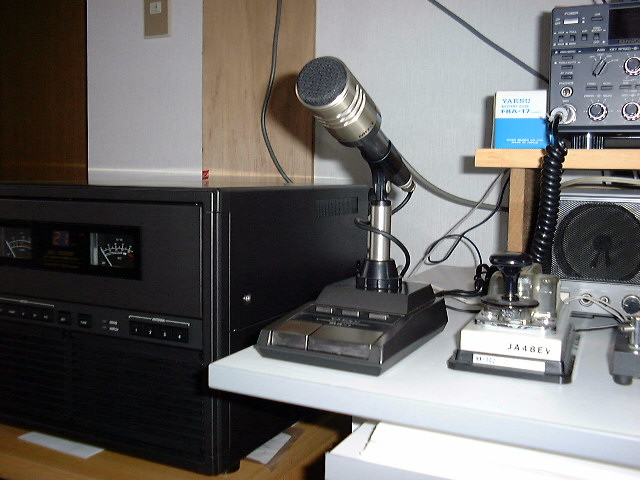

・Ｓｈａｃk（１）移動しない無線局（ここをクリックしてください)

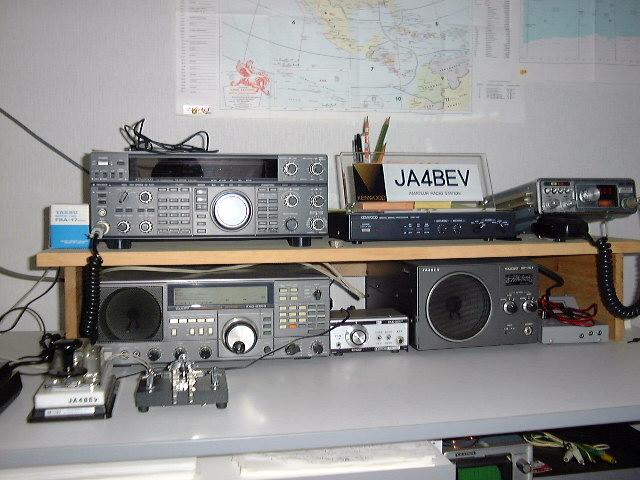

・Ｓｈａｃk（2） 移動しない無線局（ここをクリックしてください）


 *保守用機器（SWR調整，周波数測定）
No EQ Maker Model Spec/Option Remarks
1 SWR Analizer MFJ MFJ259 1.8Mhz〜170Mhz *SWR,
*Resistance
2 Frequency counter Optoelectronics Cub 1Mhz〜2.6Ghz -
3 Dummy Load MFJ MFJ264 1.5kw *１Mhz〜650Mhz
*空冷
4 オシロスコープ
（HAM用）		 Leader電子 - - *ANTとTRX間に挿入可能
*耐入力500W


*電波障害対策（LPF,Filter）
No EQ Maker Model Spec/Option Remarks
1 LPF KENWOOD Low Pass Filter - *耐入力１KW
2 CNF Homemade Common Mode
Noise Filter		 - *耐入力800W
*AC用は最大電流15A


アンテナ出力用コモンモード・フィルター (ここをクリックして下さい）
電源用コモンモード・フィルター (ここをクリックして下さい）

では　またお会いしましょう・・・・・・・　　　　　　Best　73　！！
