ＴＸ（送信機） (ここをクリックして下さい）

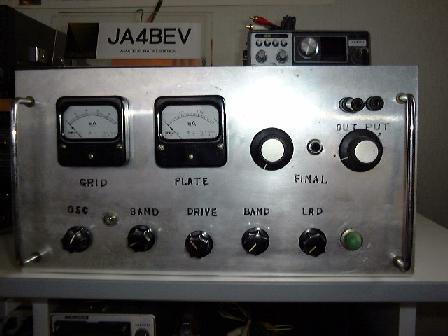

日本のＨＡＭのほとんどが”８０７”であったこの時期、このＴＸは泣く子も 黙る（？）２Ｅ２６を使用して作成しました。アンテナカップラ（アンテナチューナ）も内蔵して３．５Ｍｈｚ〜２８Ｍｈｚ，Ａ１、Ａ３仕様です
変調は６Ｖ６ＰＰによるプレートスクリーン同時変調方式です。
ＲＸ（受信機）
(ここをクリックして下さい）

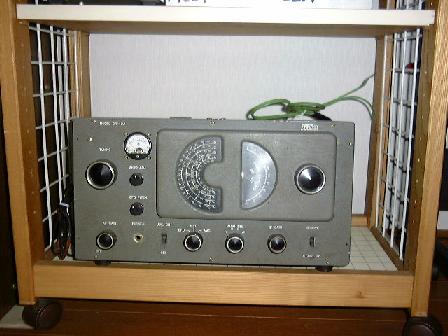

往年の名機 ９R４２Jです。漁船用受信機をHAM用に改造したもので当時の標準 高１中２です。３０Ｍｈｚまでのゼネカバ受信機でしたが高い周波数は感度が悪く、通常はこれにクリコン等をつけてダブルコンバージョン化して使用していました。
ＶＦＯ
(ここをクリックして下さい）

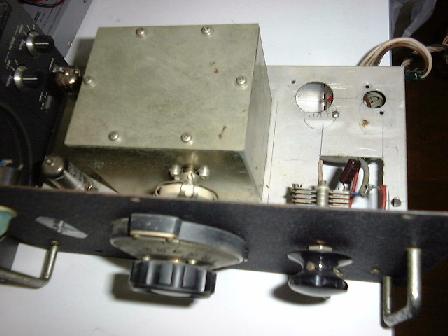

VFOです。LC部分を箱に入れるなどしてQRH対策をしています。電源も最初は組み込んでいましたが外部電源にしています。３．５Ｍｈｚ原発振です。
２E２６
(ここをクリックして下さい）

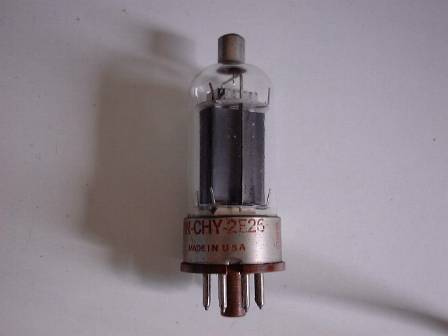

上記送信機のFinal Tubeです。８０７よりも遮断周波数が高かったためＶＨＦでも使用可能でした。そのうち５０Ｍｈｚの送信機でも作ろうと思って入手し、ＨＦ帯に使用していたものです。
電源
(ここをクリックして下さい）

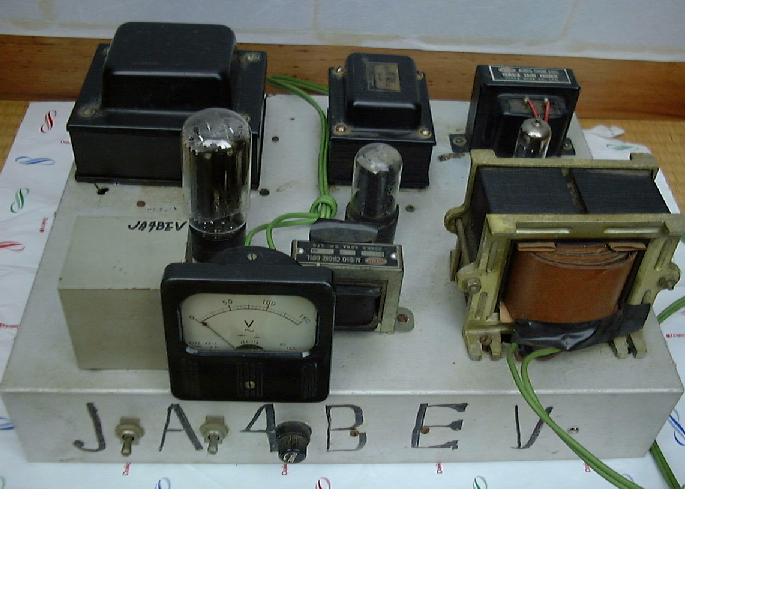

上記送信機器の電源部です。向かって右手前トランスはの送信機用（500V 100mA）です。左後ろは変調器用、中央後方はVFO用です。その他は各電源用の低周波チョークコイルです。真空管は向かって左から５Ｕ４−ＧＢ、５Ｙ３−ＧＴ、６ＣＡ４です。この電源で送信出力は３０W（プレートスクリーン同時変調 能率６０％）までは計算上OKですが１０Ｗ出力で運用していました。
