title「Upgrade my PC 」      　＜ 処理速度を上げるために...＞       (2025.07.18)
back home next
＜ PCの処理速度が遅くなってきた…　 ＞
最近、使用している私のPersonal Computer（以降　PC）の処理速度がかなり遅くなってきました。
このPCは随分昔、Motherboard（以降 M/B）とCPU 、Memoryなどを寄せ集めて作った所謂「自作PC」です。
自作PCと言ってもアマチュア無線機器の自作と違って自分で作るパーツ等はありません。
自分でパーツを集めて組み立てたPCと云った方が正解かも知れません。
取敢えず現行のPCのCPU M/B Memoryを取り換え、現行のSystemを継続する事にしました。
PC全体を新しいものに取り変えた方が簡単なのですが現行システムからのソフトの移行が大変です。
ということで現行のシステムをそのまま新システムに移行することにしました。

＜ 旧システムのSPECの概要　 ＞
旧システム（現行のシステム）を簡単に紹介します。
M/BはECSのH87H3-M4というものでCPUはLGA1150ソケットタイプです。
CPUはIntel i7 4790Kという第4世代のCPUです。　Startはi5で途中からi7に換装しました。
Memoryは４slotあるので16GBでスタートし32GBに増設しました。
OSはWindows11 PROですがWindows8あたりからgreadupしてWindows11にしたものです。
これをソフトウエア等はそのままでH/WをUpgradeしようというわけです。

新PCの仕様      （CPU M/B Memory　等)

＜ 新システムの構成　 ＞

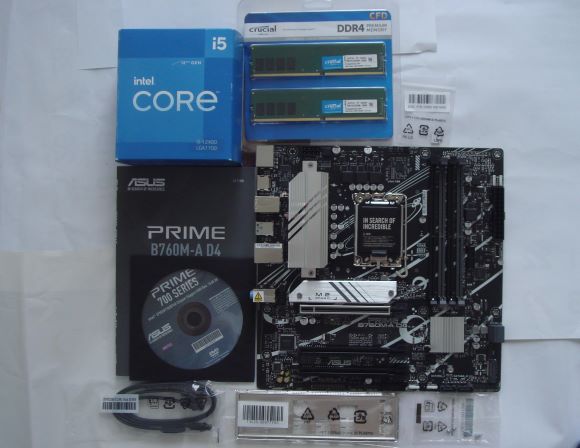

＜ Fig 1＞ AsusのM/B　Intelの CPU および　Memory　です

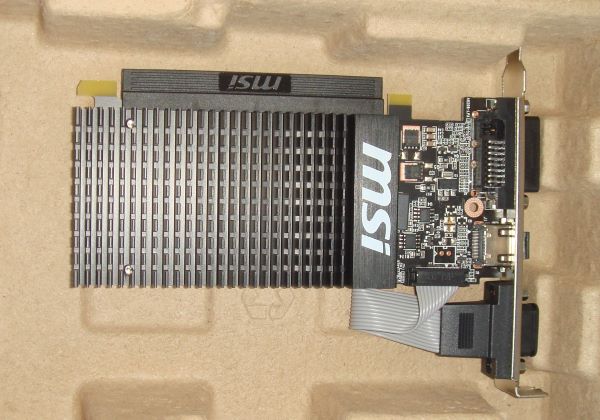

      ＜ Fig 2 ＞ MSIの GT710グラフィックボードです

＜ Fig 1 ＞は今回新たに用意したM/B　Intelの CPU および　Memory　です。
・ M/B ：　ASUS　PRIME B760M-A D4　（Intelのchip setです）
        CPUのソケットタイプ：LGA1700
        型番が800番代の方が新しいのですが敢えて一つ前の型番にしました。
        今後CPU、Memory等の換装　増設時に中古市場も視野に入れやすくなるためです。（無銭家は辛い…）
        性能的には私の様な使い方では全く問題ありません。（　ゲームをやる人には向きませんが…　）　
・ Memory ：　DDR4 16GB　X 2
        パソコンショップがM/Bとセットで売っていたものです。相性が何とか...というトラブルを避けるためにセットで購入です。
・ CPU　:　INTEL　i5 12400         旧システムはi7ですが処理能力は今回の12世代i5の方がはるかに上です。
                         そのうちに換装します。（予定ですが… HI））

＜ Fig 2 ＞は今回新たに用意しMSIの GT710グラフィックボードです。
これは想定外？のパーツです。HI
私のPCは旧システムのところで述べたようにWindows11ではありますがWindows８あたりから現在までgradeupして来たものです。
OSが立ち上がる際にはM/BとOSの間で接続されている各種ハードウェアのチェックや初期化を行います。
これを行うのがBIOS（Basic Input/Output System）でした。
しかし最近は最新のシステムやセキュリティなどの環境に合わせて新しいインターフェイスが主流になっています。
新しいシステムをUEFI（Unified Extensible Firmware Interface）Bootmodeと云います。
私のシステムはLegacy Bootmode（BIOS）ですが取敢えずそのままでUpgradeし、その後UEFIにすることにしました。
（Upgrade時のリスク軽減のためです）
購入したM/BもUEFI BootmodeでもLegacy Bootmodeでも立ち上がる仕様になっています。

ところがどうしても立ち上がらないのでM/Bメーカーに問合せてみました。
答えは「Legacy Bootmodeで立ち上げるには外付けのGraphic board（以下G/B）が必要」との事でした。
マニュアルにはどこにも書いてありません。
他のメーカーのM/Bではグラフィック機能はCPUに内蔵されているグラフィック機能でもOKというのもあります。
CPUを選ぶ時にわざわざグラフィック機能付きを購入したのに…
グラフィック機能なしのCPUは少し安い…これはゲームなどを想定して外部G/Bを想定している為と思われます。
高機能G/Bは数十万円するものもある…

仕方なく私は一番安い？G/B（\4,080)を購入、これが＜ Fig 2 ＞です。

Hardwareでもう一つ問題      CPU補助電源コネクタ仕様

＜CPU補助電源コネクタの形状 ＞

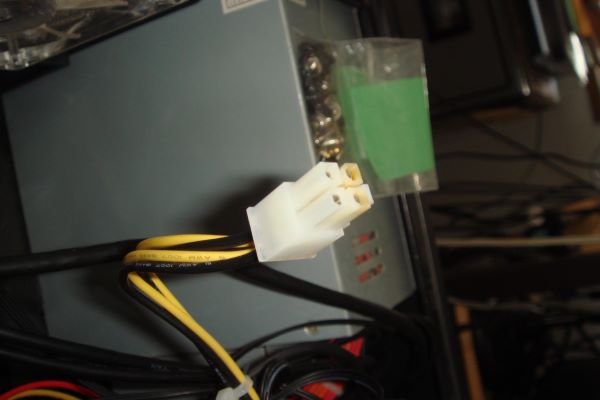

           ＜ Fig 3＞ 電源のCPU補助電源コネクタ（４P)

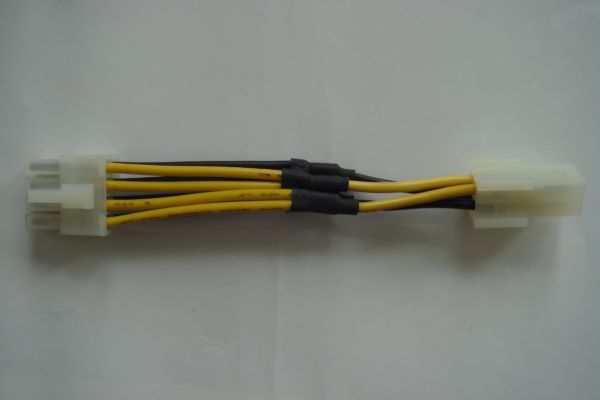

        ＜ Fig 4 ＞ ４P⇒８P変換コネクタ　（CPU補助電源コネクタ）
＜ Fig 3＞は電源装置から出ているCPU補助電源のコネクタです。
形状は４Pです。昔はこれで良かったのですが最近は８Pに変更されています。
これは困った…電源を交換するか…変換コネクタ等、代替手段はあるか…取敢えずPCパーツ用Junk Boxを調べてみました。
８Pに変わったのはかなり昔だったと思うのですが古いケーブル類の中に変換ケーブルが運良く？見つかりました。ラッキーでしたね。

私はもう1台同じようなPCを持っていますがそちらの電源は少し後に購入したため、８Pコネクタが装備されています。
それを見て古い電源を活用する場合の事を考えて変換コネクタを購入しておいたものと思われます。　HI

＜ Fig 4＞は その4P⇒8P変換ケーブルです。
４Pのコネクタの各PINから2本づつ被覆線出して８Pにしている簡単なものです。

Windowsの認証      古いOSからなので面倒…

＜Windowsの認証画面 ＞（Fig5 参照）
かなり苦労しました？が何とか立ち上がってくれました。
しかし今度はWindows11の認証についての問題です。

M/B（Mother Board）を交換してWindowsを立ち上げると…
立ち上がりますが…画面右下にライセンス認証が必要と表示されます。

右図のシステム画面を表示するとWindowsの認証を求めています。
最近はWindowsのライセンスが M/Bに紐づけされている為、
新規のM/Bでのライセンスの認証を促してくるものと思われます。

最近インストールしたWindows 11であれば再認証は簡単ですが
私の様に古い、Windows７，Windows 8等からアップグレードで
Windows 11まで持ち上げている場合は面倒です。
Windowsの認証方法は次に述べる様にいくつかあります。

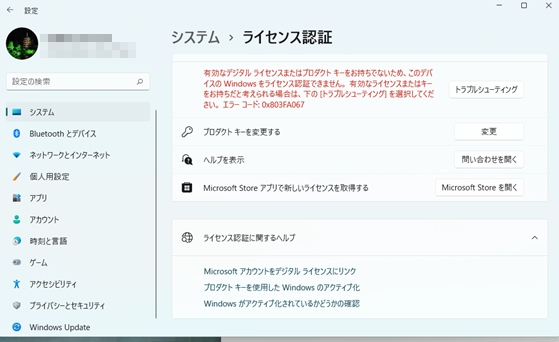

        ＜ Fig 5＞ ライセンス認証画面
＜Windowsの認証方法 　（Fig5 参照） ＞...私はNo3の方法で認証

１　＜トラブルシューティング＞　……「トラブルシューティングをクリック」
        M/Bの取り換えの場合、通常はトラブルシューティングで対応できるのかも知れません。
        私の場合は認証できませんでした。

２　＜プロダクトキーを変更する＞　……「変更」をクリック
        1 でNGならばダメならば次はプロダクトキーによる認証です。
        Windows 11の新しい？プロダクトキーならば問題ないと思われるのですが
        私の様に、（古い）プロダクトキーでいくら認証を行おうとしてもNGです。無償アップグレード期間が終了している為と思われます。
        複数のプロダクトキー（古いけれども正規のもの）で試しましたが全てNGでした。

3　＜ヘルプを表示＞　……「問い合わせを開く」をクリック　
        クリックすると私の電話番号を入力するようになっておりマイクロソフトから電話が掛かってくるようになっています。
        これは電話によるライセンス認証です。　
        これはNo1　No2のような機械処理ではなく人間が対応してくれます。HI

        この時にオペレーターからは「Windows 11への無償アップグレード期間」が終了している為、
        通常であれば古いWindowsからのアップグレードによるWindows 11の認証は難しいと言われました。
        （古いプロダクトキーで認証できない理由ですね）
        私はM/Bを交換しただけである事、Windows は古くから使っている…と　縷々説明をしました。
        電話の強みですね。何とか認証をしてくれるとのことでした。HI

４　＜Microsoft Storeアプリで新しいライセンスを取得する＞
        これは新しいWinndows を購入しろと言っているわけで、最後の手段ですね。

余談ですが…
        No3で話しが終了したあと電話を切らずにこのまま待てとの指示でしたのでそのまま長時間待ちました。
        しかし音楽が流れるばかり…電話代はMicroSoft持ちなのでいくら長時間でも良いのですが…
        電話代はかかりませんが長すぎるので何かの手違いなのか私の聞き間違いなのか？…
        スマホのスピーカーをONにして机の上に置き、他の作業をしていましたが1時間くらいは音楽が流れていたと思います…HI
        「受付No」を貰っていましたので後で電話するつもりで取りあえず電話を切りました。

        しかし、この後「ライセンス認証」をみるとWiondows 11が「Active」になっていました。
        ライセンスの認証が完了したようです。

余禄・・・ Windows11…Update
これで処理速度はあがりました。
しかしWindows11のバージョンは現在24H2？ですが私のしWindows11は古いバージョンのままです。
調べてみるとWindowsのバージョンを上げるためにはいくつか条件があります。
私の場合 UEFI（Unified Extensible Firmware Interface）Bootmodeにすれば条件をクリアするようです。

そのうち対応する予定です... HI
